概要

「鋼管25A、延長20ｍ、エルボ継手８個」を挿通できるカメラを開発しました。

これまでの問題点

メータガス栓から本支管取出し部まで、従来の通線治具はエルボ等の連続継手の通過ができませんでした。
《現場にて》
　●供給不良宅のガス管の中を見たい
　●修繕箇所のガスを一時的に止めたい
　●ガス管の経路を確認したい
　　　　　↓
《状況》
　●エルボ等の連続継手が通らない
　●エルボを通過するたび挿入し辛くなる
　●挿通できてもカメラの断線が頻繁に発生する

スパイラルバネワイヤーの活用

連続継手が通るスパイラルバネワイヤーの先端部に様々に機能を搭させることで実現しました。
●管内確認：カメラ（カメラ＋LED照明）
●経路計測：ジャイロセンサ（ジャイロ＋加速度センサ）
●ガス遮断 ：パラソルバッグ、高気密バッグ
●差水対応：水検知センサ、抽水チューブ

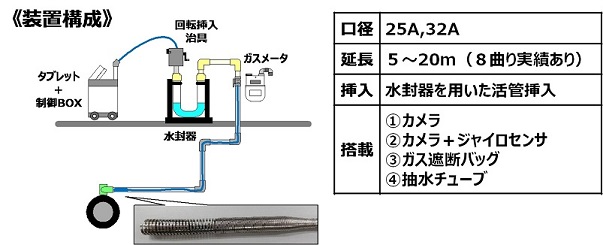

管内カメラ（ＭＴカメラ）

メータガス栓から挿入できるカメラを開発しました。

ＭＴカメラの特徴

最長20mで８曲り配管を挿通できるカメラを開発しました。
《特徴》
　●エルボ等の連続継手を含む８曲りの挿通
　●挿入延長は５～２０ｍまで対応
　●水封器による活管挿入
《こんな現場で探査が可能》
　●お客様宅からガス管内の状況確認（ガス出不良状況の確認が可能です）
　●経路不明な配管のロケーティングが可能です。
