水素・アンモニア
オンサイト型コンパクト水素製造装置「HYSERVE」
概要
コンパクト水素製造装置(HYSERVEシリーズ)は、長年培った高性能触媒技術をベースに、都市ガスやプロパン、さらにバイオガス等から生成するカーボンニュートラルなメタンなどを原料として、オンサイトでより安価かつ省スペースで、簡単に高純度水素を発生させることができる装置です。
■HYSERVE関連受賞暦
・「日本ガス協会 技術賞」受賞 (2006年度 日本ガス協会より)
・「おおさか環境賞」受賞 (2005年度 大阪府民会議より)
・「第24回 エンジニアリング功労者賞」受賞 (2004年度)
(財)エンジニアリング振興協会より)
特徴
1.コンパクトパッケージ設計
・改質部と精製部を同一ユニット内にパッケージし、設置面積を大幅に削減しました。
・スキッドマウント構造により、装置の輸送、設置が大変容易になりました。
・熱ロス、圧力損失の小さい設計を実現しました。
2.低コスト
・原料に中圧都市ガス(0.1MPa以上)を利用でき、圧縮動力を大幅に低減できます。
・PSAのオフガスを改質器の加熱用バーナー燃料として有効利用することにより原単位を
低減しました。(消費する原料ガス量を削減しました。)
・主要機器仕様の標準化により製作コストの低減を実現しました。
・スキッドマウント構造のため、現地工事の期間およびコストを大幅に低減しました。
3.簡単操作
・ワンボタン起動、停止が可能です。
・日常的な保守、維持作業の簡素化により、手間がかかりません。
・40〜100%の範囲で自動負荷追従運転が可能で、待機運転も標準装備しました。
・遠隔監視、通報システムにより、万一のトラブルにも迅速な対応が可能です。

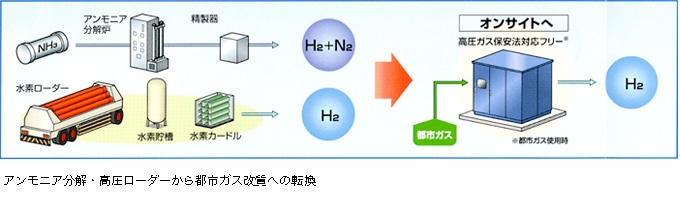

プロセス概要
装置仕様
機種名
HYSERVE-30
HYSERVE-100
HYSERVE-300
HYSERVE-5
水素製造能力
30Nm3/h
100Nm3/h
300Nm3/h
5Nm3/h
原料
都市ガス(13A)、プロパン、バイオガスなどのカーボンニュートラルなメタン
都市ガス(13A)、
プロパン
水素純度
99.999vol%以上
99.99vol%以上
製品水素圧力
0.70MPaG以下
0.65MPaG以下
設置スペース
(本体のみ)3.6mW×2.0mD×2.95mH
5.3mW×2.75mD×3.45mH
9.7mW×3.0mD×3.55mH
4.65mW×1.2mD×2.5mH
※圧縮機ユニット込
実績および適用事例
■工業用途
・SUS線材光輝焼鈍
・鋼板光輝焼鈍
・ガラス製造 など
■水素ステーション(燃料電池自動車)用途
